立式斜流泵的工作原理

 立式斜流泵即导叶式式混流泵。

按泵的比转数划分：ns=20～280 离心泵

ns=270～650混流泵

ns=650～1600 轴流泵

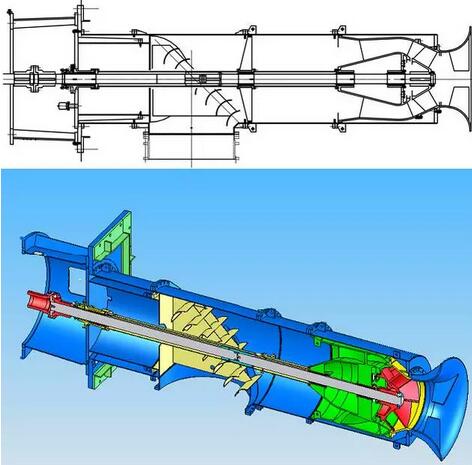

     最常见的立式斜流泵结构为电机与泵直联、单基础安装、吐出口在基础层之下、泵转子部件可抽出。见下图：

    立式斜流泵的主要零件有：吸入喇叭口、外接管、吐出弯管、泵支撑板、泵安装垫板、轴、叶轮、叶轮室、导叶体、内接管、轴承支架、导轴承、导流片、导流片接管、填料函体、填料压盖、泵联轴器、轴端调整螺母、电机支座、电机联轴器等。

     立式斜流泵的结构形式为：垂直向下的喇叭口吸水，水平吐出；泵的下部浸没在水中，采用水润滑导轴承，并有轴保护管将清洁的润滑水与泵输送水隔开；大多数泵做成转子可抽出式，即泵维修拆卸时不必拆动外筒体、外部管路和安装基础，将需要维修的转子部件从泵壳中向上抽出；叶轮和叶轮室之间的间隙值通过上部联轴器处的调整螺母予以调节。

     泵安装形式分为：单基础安装和双基础安装，吐出口在基础层之下或之上，水泵的轴向力通常由电机承受。
